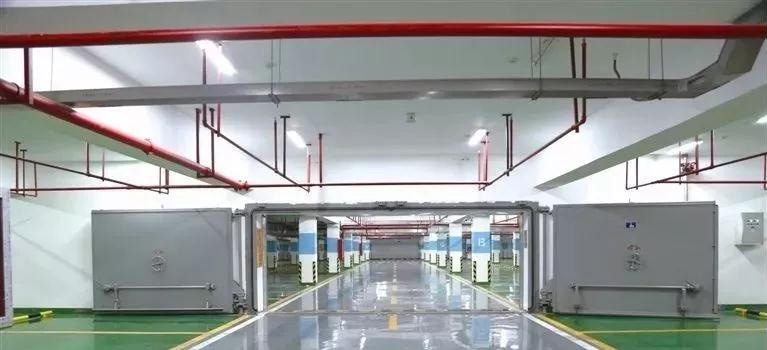

　　人防門是人防工程口部防護的關鍵設備，安裝質量的優劣將直接影響孔口防護效能，加強監督、規范質量控制行為是確保人防門安裝質量的根本途徑。本文分享的教學示范片是以法律法規和規范為依據，重點介紹了人防門安裝過程中，監管和施工責任主體職責履行的要求與方法。


　　▲《人防門安裝質量控制的基本方法》施工指導
　　（一）編制施工組織計劃

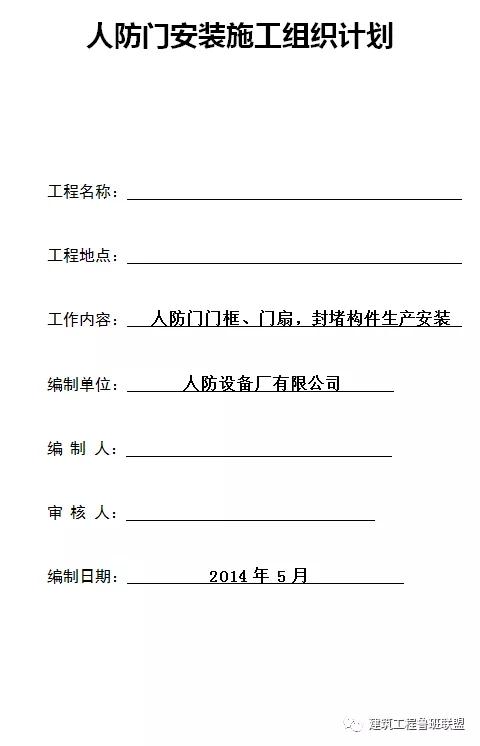

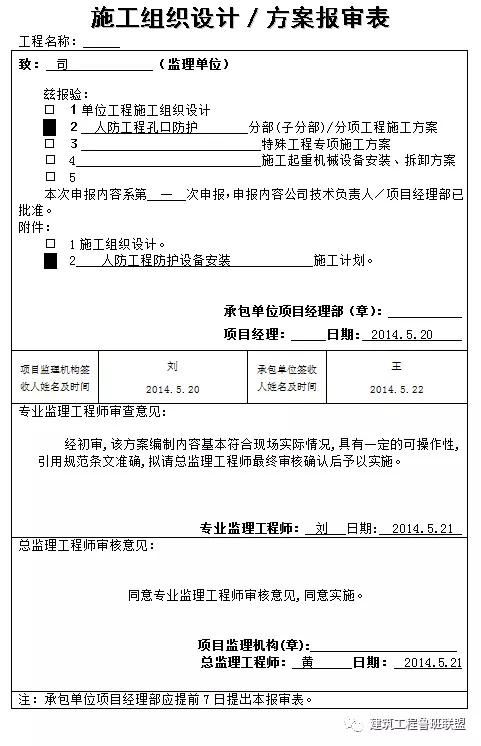

　　施工組織計劃是做好人防門安裝工作的行動指南，一般由人防門生產安裝企業安裝負責人根據工程實際情況和施工規范要求，組織安裝班組進行編寫，報監理機構審批后組織實施。（參見附件：《人防門安裝施工組織計劃》）。


　　施工組織計劃內容：
　　一是工程概況。主要包括：1、工作范圍；2、設備類別、數量；3、現場施工條件綜合分析。
　　二是質保體系。主要包括：1、質量目標；2、組織實施主體；3、質量控制制度及措施。
　　三是安裝方案。主要包括：1、門框、門扇安裝方案；2、調試方案；3、除銹涂漆方案。4、標志設置方案等。
　　四是安全保障體系。主要包括：1、安全管理制度；2、安全技術措施；3、應急預案等。
　　（二）組織安裝技術交底

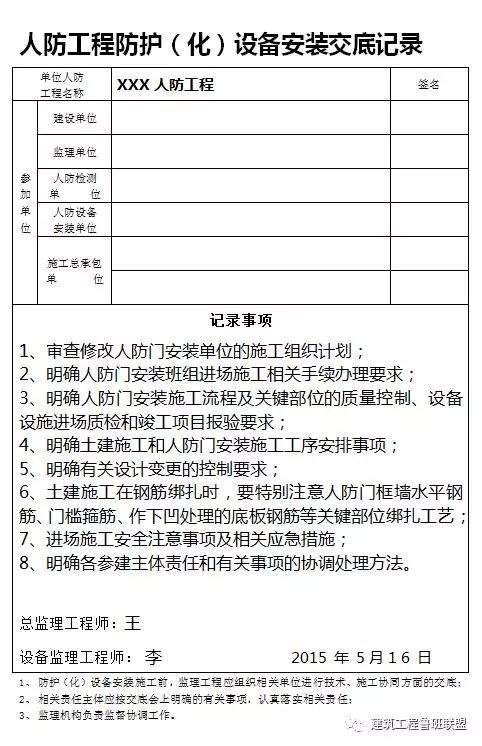

　　安裝交底是人防門安裝準備階段不可缺少的基礎性工作，一般由監理機構組織實施。建設、設計，土建施工、檢測、人防門安裝班組等單位共同參加，并做好記錄（參見附件：《人防工程防護（化）設備安裝交底記錄》）。


　　安裝技術交底內容：
　　一是人防門安裝工作流程：安裝準備→立框隱檢→掛扇調試→除銹涂漆→設置標志→檢測驗收。
　　二是質量控制關鍵部位：門框安裝位置、錨固鉤焊接、門框垂直度、支撐設置、吊環設置、掛扇調試、設置標志。

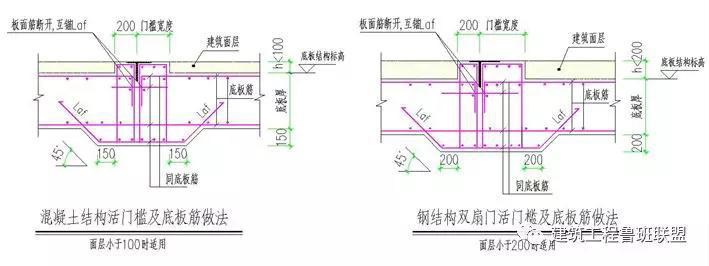

　　三是綁扎門檻鋼筋要求：活門檻門及封堵框的下檻鋼筋應按圖紙大樣要求綁扎?；铋T檻門預埋角鋼、封堵框下框前后應設置大小兩道暗粱；活門檻門預埋角鋼、封堵框下框水平面應與通道地坪相持平。當建筑找平層（含裝修層）厚度小于門及封堵框下框高度時（鋼筋混凝土門小于100mm；鋼結構雙扇門及封堵框小于200mm時），底板鋼筋應做下凹處理，設計單位應提供大樣詳圖，審圖單位應審查把關，人防門生產安裝企業不得切割下框鋼板（參見附件：《鋼筋下凹施工設計大樣詳圖》）。


　　四是施工安全注意事項：上崗要持證戴帽，設備使用前要做安全檢查，高空、接電作業、吊扇掛鉤、涂漆防火防毒等要有可靠的預防措施。

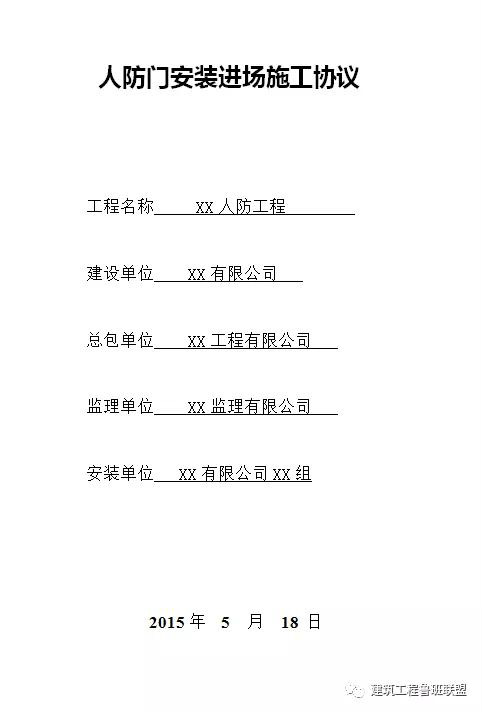

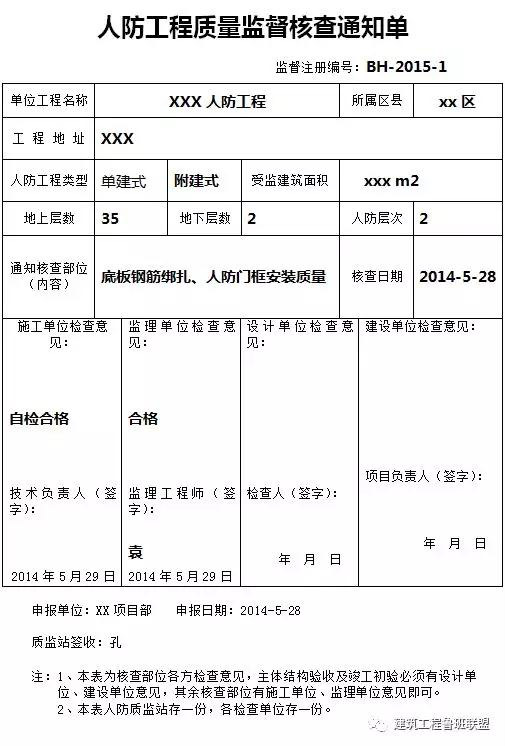

　　五是參建主體職責界定：土建施工單位應提供安全、方便的人防門安裝施工條件。安裝班組應與監理機構、土建施工單位，建立有效的通信聯絡方式，并與建設或土建施工單位簽訂施工安全、臨電臨水、設備吊運等協議，按規定辦理進場手續。監理機構負責協調處理人防門安裝與土建施工的工序矛盾，負責隱蔽工程的檢查驗收和質量監督報驗工作，并按規定控制設計變更，一般設計變更由監理、建設和設計單位共同協商確定，凡涉及人防工程主體結構安全或防護功能的變更，必須送原人防審圖機構審查，并報人防主管部門或其委托的人防質量監督機構備案。（參見附件：《人防門安裝進場施工協議》、附件：《人防工程質量監督核查通知單》、附件：《設計變更審查報告》）。


　　（三）檢驗進場人防門
　　門框、門扇及配件進場堆放和數質量的檢查驗收是實施安裝質量控制的第一道關口，是監理機構落實監管責任的基本職責。
　　進場人防門堆放要求：
　　一是場地要求。土建施工單位應提供人防門存放場地，場地應平整、堅固、無積水，堆放位置應滿足設備的搬移、吊裝空間要求。
　　二是堆放要求。人防門門框、門扇不應與其他建筑材料混放，金屬構件不宜露天堆放；門扇應水平堆放，其內表面應當朝下，并在長邊墊置同規格的條形墊木，以防止受潮或者表面受損。
　　進場人防門質檢項目：
　　一是檢查質量證明文件是否齊全有效，包括人民防空專用設備生產和安裝從業能力達標企業證書、國家地下空間協會人防分會公布的產品目錄、產品出廠合格證、專項檢測和試驗報告等。達不到規定要求，產品不得在工程中使用。
　　二是檢查人防門類別、規格型號是否與圖紙相吻合。
　　三是檢查人防門的外觀質量，門扇、門框有無破損、變形和銹蝕；零部有無損壞、銹蝕、缺少。
　　四是檢查人防門孔凈寬、凈高、對角線長度是否在允許偏差范圍內。

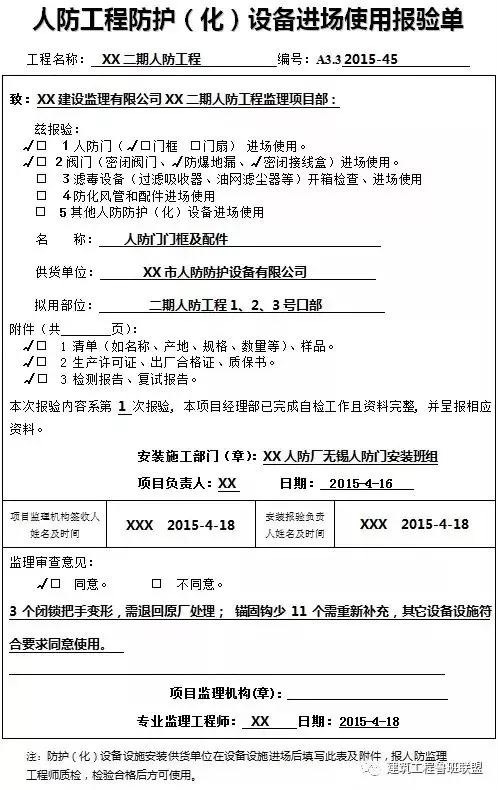

　　凡定型設備及配件數質量出廠達不到規定標準的不得安裝，如果現場無法修復時，應退回生產廠家處理。（參見附件：《人防工程防護（化）設備進場使用報驗單》）。


　　（四）確定門框安裝具體位置
　　門框吊運前，土建施工單位應向人防門安裝班組提供人防門孔中線、門口邊線、及門框標高，監理工程師應組織交接，并共同簽字確認。
　　（五）規范門框門扇運送方法
　　門框、門扇運送應精心組織，并遵守下列規則：門框運送工具應使用塔吊或汽吊進行吊運，門框要與繩索綁扎牢固，并做到輕吊輕放；門扇運至現場后，要用鏟車逐扇運送，并平放在地面上，不得豎靠在墻壁上。禁止使用敲杠、葫蘆等簡易工具運送門框、門扇，防止運送過程中發生變形損壞或人員傷亡事故。
　　（一）安裝門框的質量控制
　　1、立框：立框前，安裝人員應根據圖紙設計進一步確定門框的類別、規格和門扇的開啟方向，依據土建施工單位提供的相關數據進行放線定位，確定門框、封堵框的準確安裝位置。
　　2、支撐：立框調整到位后，應立即進行支撐固定。首先在底板內預埋門框支撐件，支撐件鋼筋直徑不小于20mm，并與底板鋼筋焊接牢靠；支撐桿應當使用鋼管，管徑不小于45mm，壁厚不小于4 mm，嚴禁使用鋼筋替代。當門孔寬＞2000 mm時，應在門框內側設置內支撐，大的門框、封堵框還應設“八字” 形和豎向支撐，在門框前后設置雙面斜向和水平外支撐，斜向支撐桿與地面形成60度夾角；當門孔寬≤2000 mm時，可在門框正面方向設置單面外支撐。
　　3、焊接：焊工應持證上崗，焊接材料、工藝應滿足設計和施工規范標準；錨固鉤規格及與門框搭接長度應符合生產圖紙要求，而且應當雙面滿焊，錨固鉤應伸入板、梁、柱的結構內。

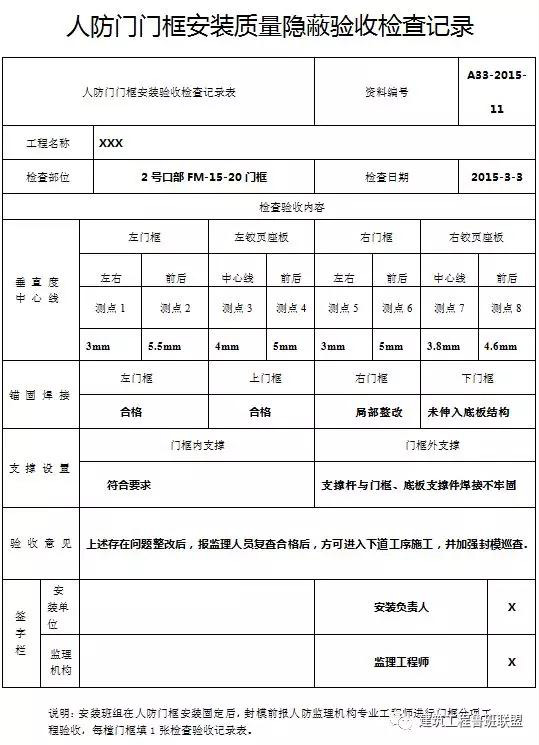

　　4、隱檢：在門框安裝固定后，在安裝班組自檢的基礎上，檢測單位要提前介入對先期安裝的門框質量進行質檢，以對下一步的安裝質量控制，起一個示范引領作用；監理機構在封模隱蔽前，要對門框安裝質量逐樘進行檢查驗收。隱檢的主要內容有：左門框左右方向、前后方向垂直度；右門框左右方向、前后方向垂直度；門框鉸頁座板中心線和前后方向垂直度；檢查錨固鉤與門框的搭接長度、焊接質量和間距，檢查支撐固定等內容，并填寫門框安裝分項工程驗收記錄表，不符合要求的應及時下達整改指令（參見附件：《人防門門框安裝質量隱蔽驗收記錄表》）。


　　5、封模：門框支撐體系與模板支撐體系應各自獨立，為防止施工人員擅自敲動門框支撐，監理人員在門框墻封模時要進行巡檢，安裝隊伍要指派專人現場看護，一旦出現處理不了的問題，應及時通知人防質監人員到現場處理。
　　6、掛環：門扇吊環的制作安裝質量是確保掛扇安全的關鍵。吊環由人防門生產安裝企業根據生產圖紙和《國家人防行業標準圖集》規定標準進行制作配發；現場安裝必須由人防門安裝人員根據生產圖紙和圖集標準進行安裝。

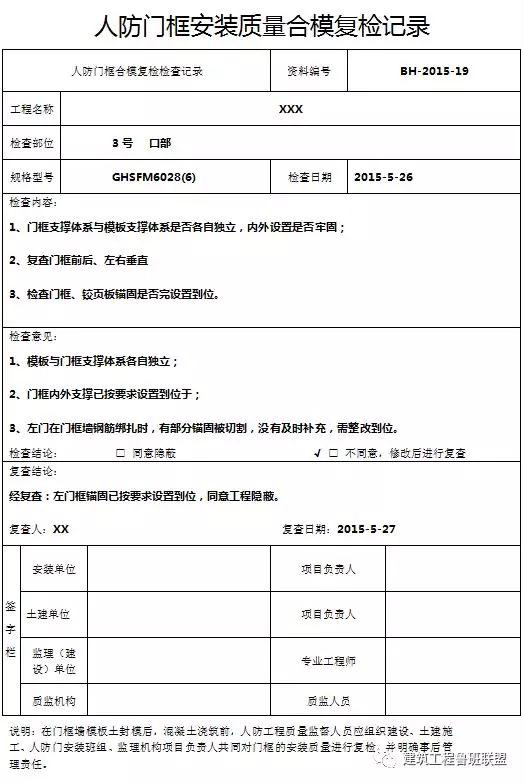

　　7、合模檢：在門框墻模板封模后，混凝土澆灌前，質量監督機構應組織監理人員、人防門安裝人員及土建施工單位項目經理，共同對門框安裝、固定質量進行分項交接驗收，并落實事后監管責任（參見附件：《人防門安裝質量合模復檢記錄》）。


　　（二）安裝門扇的質量控制
　　1、掛扇：吊裝門扇應在人防工程口部混凝土結構強度達到70%以上，且無嚴重混凝土質量缺陷的情況下進行吊裝。吊裝時應認真檢查頂板預埋吊環的牢固程度，并在頂板吊環與門扇吊環間加裝保險鋼絲繩，在門框未安裝完成前，不得拆除保險鋼絲繩，必要時，在門扇吊裝作業區設置安全警戒線，阻止無關人員進入，確保吊裝安全。門扇要輕吊慢放，防止門扇的嵌壓板、膠條槽等受撞破損。
　　2、調試：調試的順序按初步調試→鉸頁機構調試→閉鎖機構調試→綜合調試進行。
　　初步調試主要方法是：反復啟閉門扇，查看有無卡阻、運行是否順暢；反復操縱閉鎖機構，查看有無卡阻、運行是否順暢；將門扇開啟至任何角度查看有無自行啟閉現象。
　　鉸頁機構調試方法是：調試鉸頁機構時，應當通過調整墊片的增減來調整鉸頁軸的垂直度，使門扇無自開自關現象，并使門扇與門框緊密貼合，貼合間隙應滿足規范要求，當間隙超標時，嚴禁通過在承壓板上加貼鋼板條的方法減小貼合間隙。
　　閉鎖機構調試方法是：滑栓式閉鎖的調試，應采用增減鎖頭與鎖軸間調整墊圈的方法使鎖頭完全滑入鎖孔；插銷式閉鎖的調試方法，應采取從手輪處開始，沿傳動方向逐次向鎖頭調整，使閉鎖機構轉動靈活，鎖頭同步動作。
　　綜合調試：通過增減鎖頭座的調整墊片，使門扇與門框緊密貼合，鎖頭均勻受力。
　　3、油漆：涂漆、噴漆施工必須有相應的防火措施。門框、鋼結構門扇如發現銹蝕，應先除銹，再刷底漆、刮膩子、打磨，然后再噴兩遍油漆，漆膜應表面均勻、光滑、厚度達到100～120um，附著應牢固。顏色應一致，并符合《人民防空工程設備設施標志和著色標準》（RFJ01-2014）的著色規定。
　　4、標示：設置人防門標志是工程建設質量和日常維護管理的要求，也是國家人防行業標準規定的內容。標志的著色應按《人民防空工程設備設施標志和著色標準》執行，標志的內容、規格、圖形應按《江蘇省人防工程防護設備標識制作及安裝要求》執行。
　　1、檢測：在竣工驗收前，檢測單位根據委托合同和圖紙，按照《人民防空工程防護設備產品質量檢驗與施工驗收標準》（RFJ01-2002）、《人民防空工程防護設備試驗測試與質量檢測標準》（RFJ04-2009）和《江蘇省民防工程防護設備設施質量檢測管理實施細則（試行）》的規定，逐樘進行檢測。建設、監理、防護設備安裝單位應到場配合檢測。

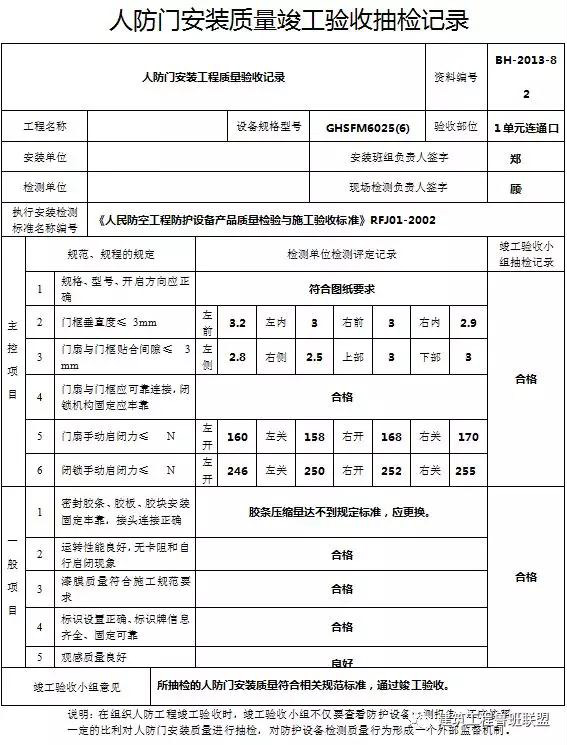

　　2、驗收：竣工驗收是人防工程建設質量的綜合評定。驗收時，對人防門驗收不僅要查看檢測單位的檢測報告、安裝質量控制資料，還要實地查看防護設備的安裝質量，并按一定的比利對檢測單位的檢測結果進行當場復檢，形成有效的檢測監督機制（參見附件：《人防門安裝質量竣工驗收抽檢記錄》）。


　　人防門安裝驗收主要內容
　　資料驗收：
　　人防門安裝質量竣工驗收時應提供下列資料：
　　1、人防工程施工圖紙和設計變更文件；
　　2、人防門出廠合格證明文件；
　　3、人防門進場驗收資料；
　　4、人防門框立框安裝隱蔽檢查驗收記錄；
　　5、人防口部主體結構驗收記錄；
　　6、人防門安裝檢查記錄；
　　7、人防門安裝質量檢測報告。
　　實體驗收：
　　1、規格、型號、開啟方向是否符合圖紙設計；
　　2、門框前后、左右方向垂直度是否符合要求；
　　3、門扇與門框連結是否可靠，閉鎖機構固定是否牢靠；
　　4、門扇與門框的貼合間隙是否符合要求；
　　5、門扇和閉鎖手動啟閉力是否符合要求；
　　6、密封膠條、膠板是否固定牢靠，接頭是否正確；
　　7、漆膜質量和著色是否符合要求；
　　8、標志設置是否符合標準。
