　　后澆帶模板應該怎么做？GB50204-2015《混凝土結構工程施工質量驗收規范》只有短短的15個字：
　　4.2.3 后澆帶處的模板及支架應獨立設置。
　　檢查數量：全數檢查。
　　檢查方法：觀察。
　　怎么樣才算是獨立設置呢？


　　后澆帶樣板分為兩個部分，一半是支模樣板，另一半是混凝土澆筑完成，支后澆部分的模板，后澆帶支撐獨立設置。
　　具體的做法是這樣的：

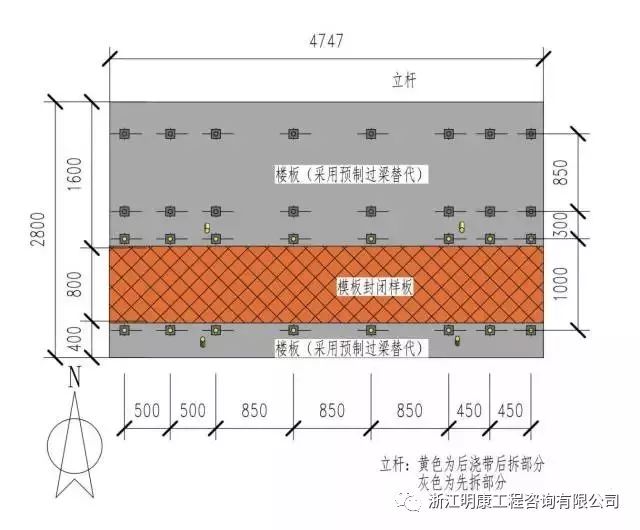

　　樣板區長度：4747mm；寬度：2800mm

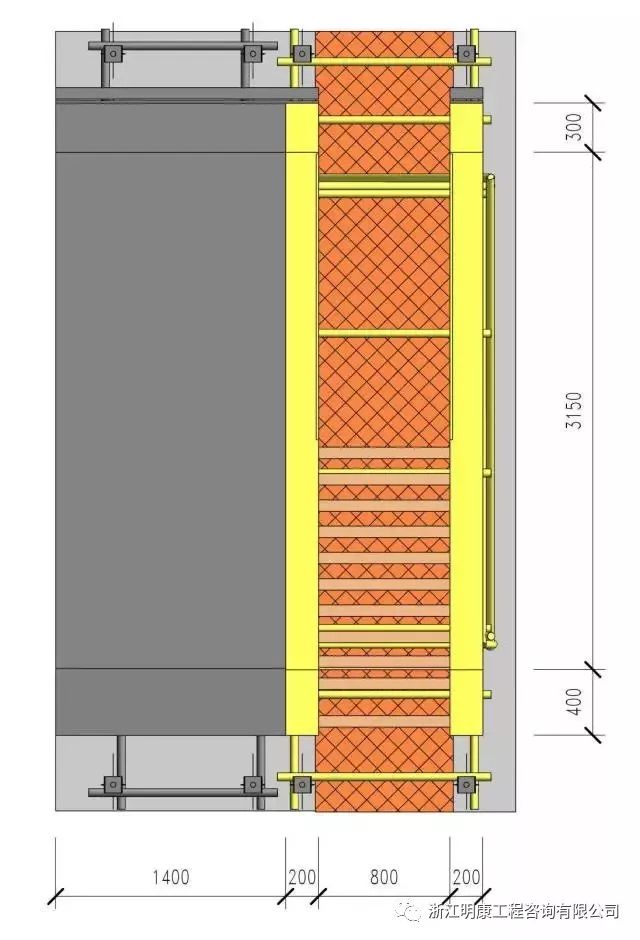

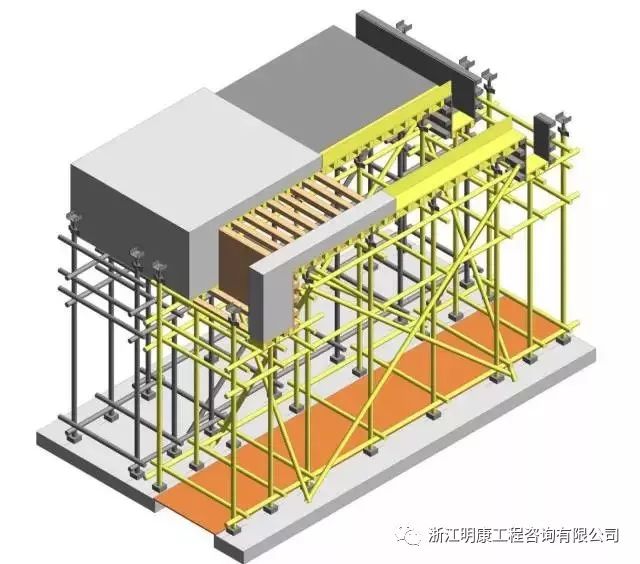

　　圖示按不同的顏色區分：灰色為梁板模板，可以先拆，黃色為后澆帶模板，是一個獨立的支撐體系，桔紅色是后支部分，在后澆帶清理剔鑿完成后支設，以下是詳細做法：

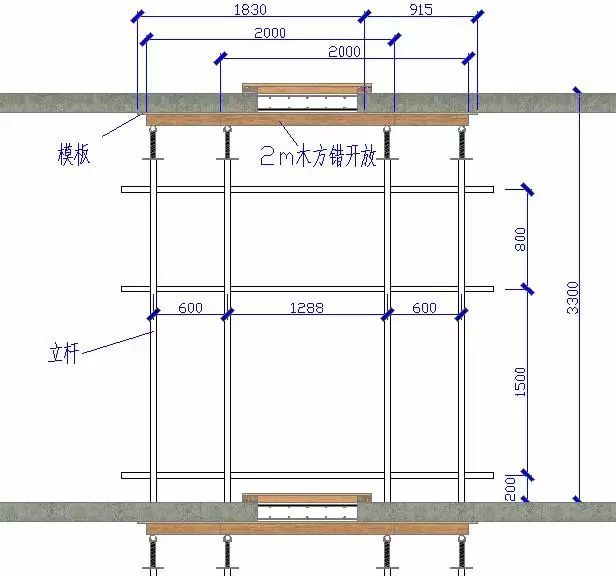

　　立桿布置如上圖所示，下面樓板采用預制過梁替代，后澆帶寬度800mm，采用模板封閉。

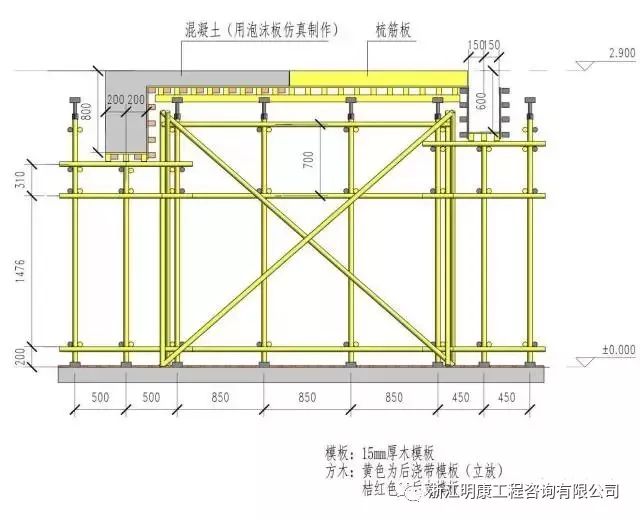

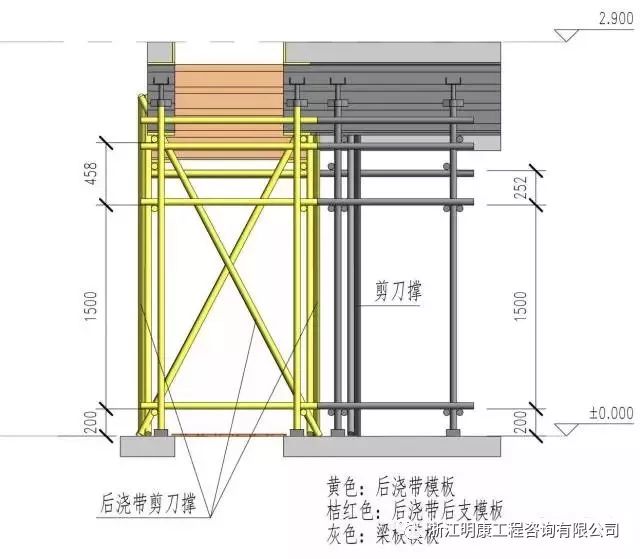

　　第一道水平桿（掃地桿）距地200mm，板模板采用U型支托，混凝土采用泡沫板仿真制作，另一半設置梳筋板。



　　那么，獨立的支撐體系是如何形成的？

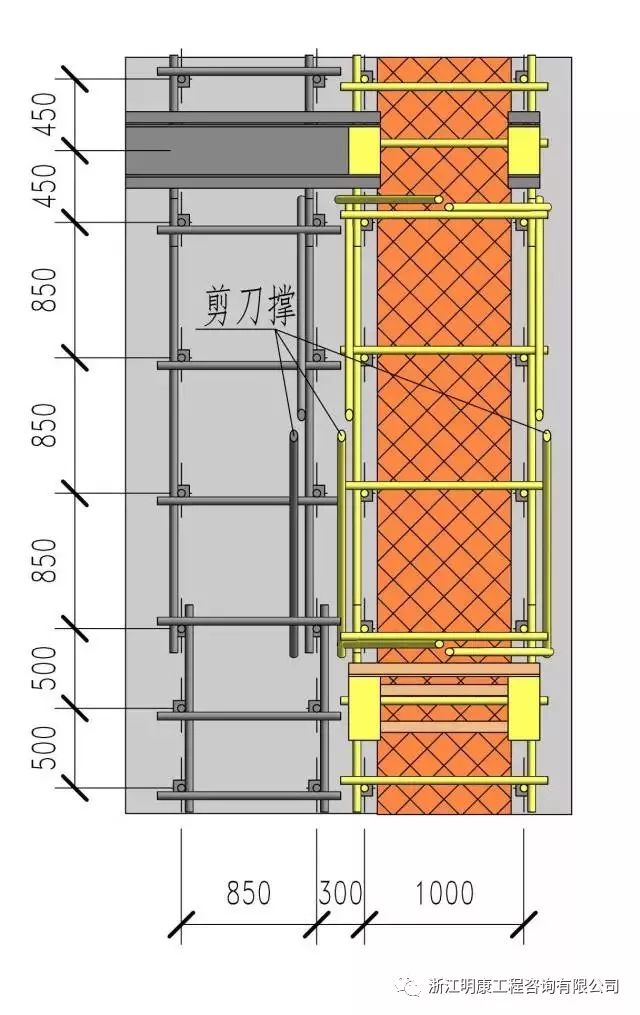

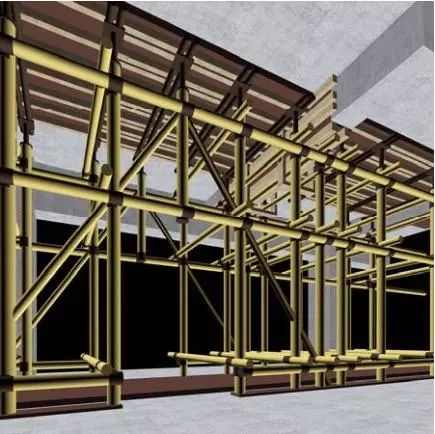

　　這個圖片看得比較清楚，水平桿是分開的，而且是錯開設置的。后澆帶設置獨立的剪刀撐，梁板模板剪刀撐單獨設置，拆模時，將灰色支撐拆掉，保留黃色支撐就可以了！

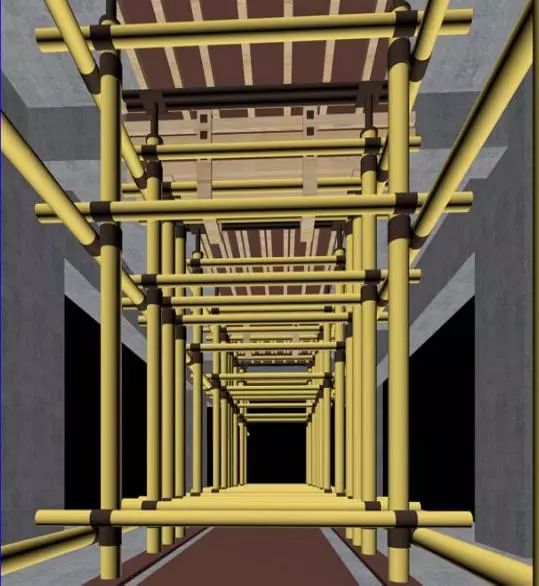

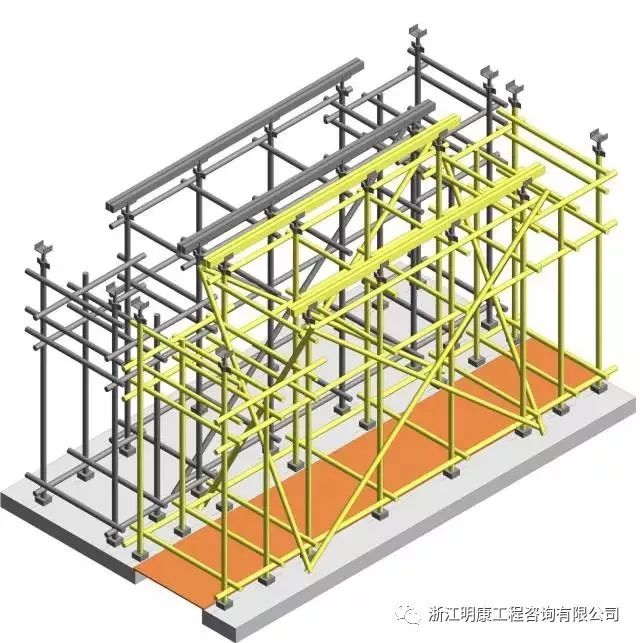

　　如果你還沒明白，下面這個圖去掉了次龍骨方木和模板，應該更直觀：


　　后澆帶樣板做法給您介紹完了，最后還要注意以下幾點：
　　1、對模板及支架，應進行設計。模板及支架應具有足夠的承載力、剛度和 穩定性，應能可靠地承受施工過程中所產生的各類荷載。所以，這個樣板只是做法，其中立桿、水平桿的間距因工程而異，不可以照搬照抄。支架設計時還需注意：模板支架的高寬比不宜大于 3；當高寬比大于 3 時，應增設穩定性措施，并應進行支架的抗傾覆驗算。立桿的步距不應大于 1.8m；頂層立桿步距應適當減小，且不應大于 1.5m。
　　2、立桿上應每步設置雙向水平桿，水平桿應與立桿扣接。
　　3、立桿底部應設置墊板。
　　4、可調托座距頂部水平桿的高度不應大于 600mm，可調托座螺桿外徑不應小于 36mm，插入深度不應小于 180mm。
　　5、在立桿底部的水平方向上應按縱下橫上的次序設置掃地桿。
　　6、相鄰鋼管接頭不能在同一步之內，相互錯開應大于500mm。
　　一、操作要點
　　1、后澆帶模板支設必須采用獨立設計系統，與滿堂腳手架安拆互不影響，且上下層立桿放置同軸心，后澆帶砼未澆筑不得拆除；樓層通道應按方案中明確位置預留架體開口，后澆帶板面應作防護，并在實施過程中嚴格執行。
　　2、現澆板后澆帶模板上部側口模板與鋼筋位置鋸槽吻合，安裝牢固，或采用鋼絲（板）網支設牢固，上口兩側加設木方，并用木模板整體封閉、保護，直到砼澆筑時打開。
　　3、地下室頂板后澆帶兩側砼澆筑后加設擋水臺，地下室外墻后澆帶按設計方案執行。
　　二、質量效果



　　圖 1：后澆帶模板支設必須采用獨立設計系統， 與滿堂腳手架安拆互不影響，且上下層立桿放置同軸心，后澆帶砼未澆筑不得拆除。


　　圖 2：樓層預留通道洞口搭設規范

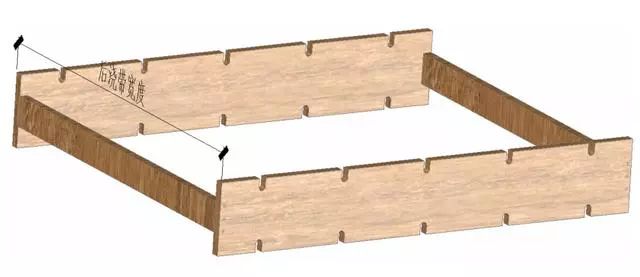

　　圖 3：后澆帶模板上部支設側模與鋼筋位置鋸槽吻合，安裝牢固。

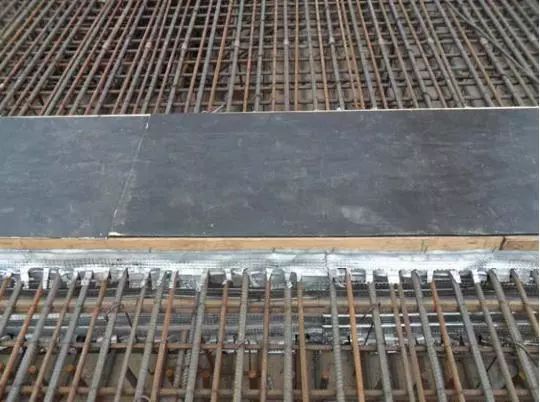

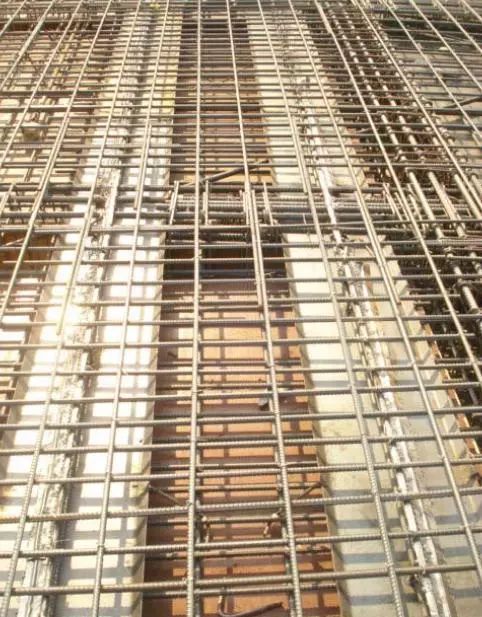

　　圖 4：后澆帶模板上部支設用鋼板網，安裝牢固。

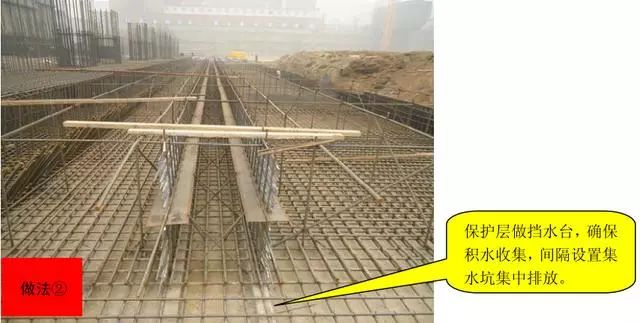

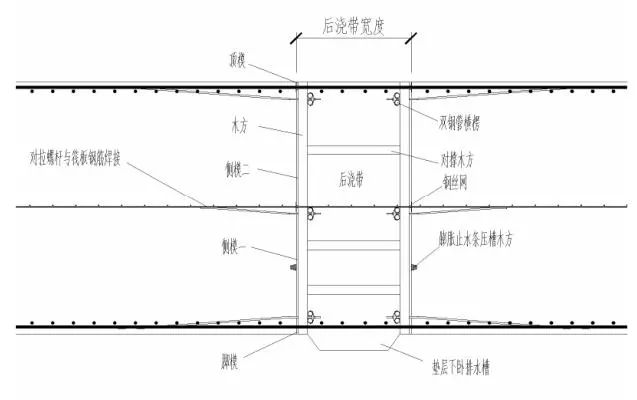

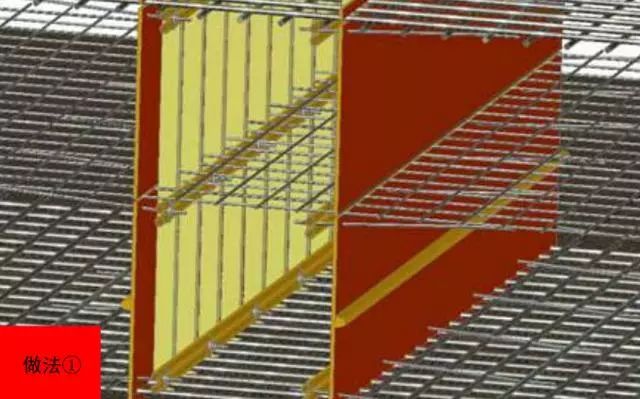

　　圖 5：筏板后澆帶模板支設做法①、②

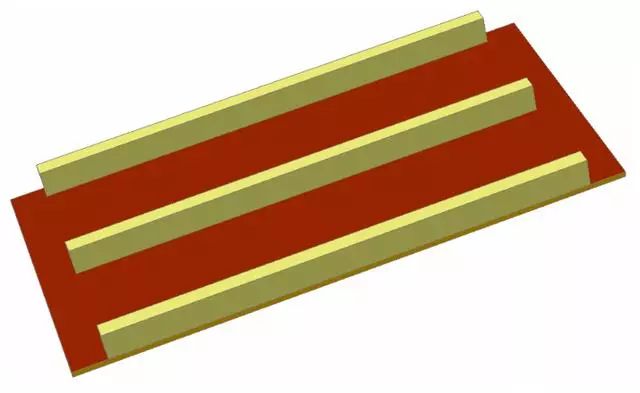

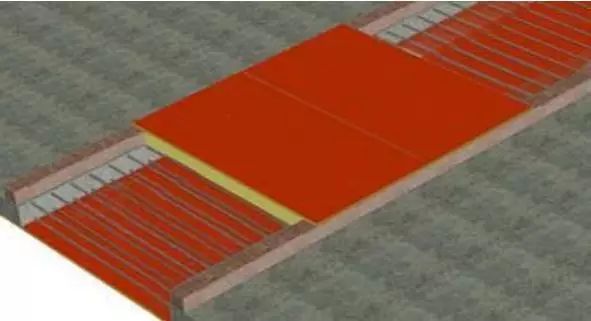

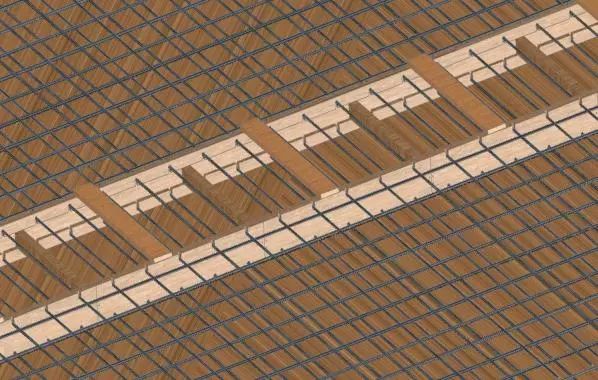

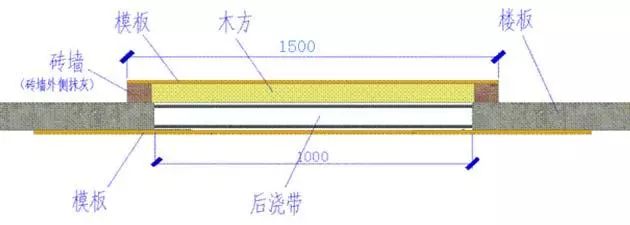

　　圖 6：后澆帶用木蓋板覆蓋保護，木蓋板固定用木龍骨安裝牢固。


　　圖 7：地下室頂板后澆帶兩側砼澆筑后加設擋水臺
